电伴热磁翻板液位计

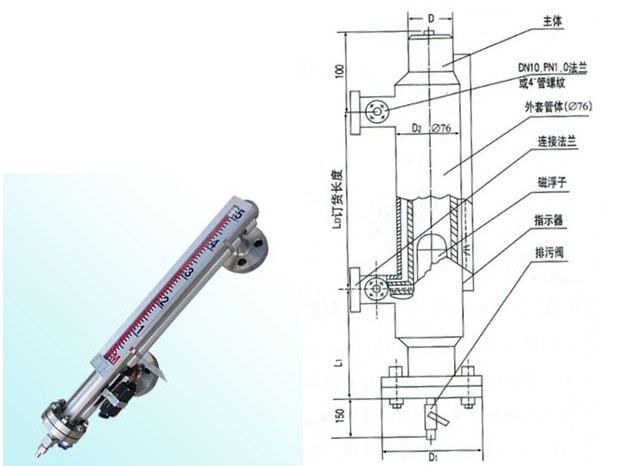

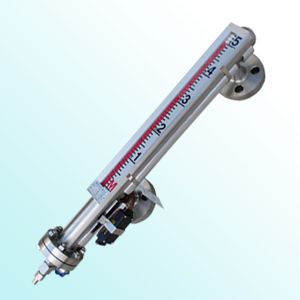

苏州雷宁自动化仪表有限公司生产的 电伴热磁翻板液位计,防霜型磁翻板,夹套型液位计，适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。

电伴热磁翻板液位计与保温性磁翻板液位计有异曲同工的效果，电伴热磁翻板液位计的夹套内通入的不是通入蒸汽等热媒剂，而是在液位计主体管外缠绕电伴热线圈，通电给介质加热；用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。适用于液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。

一、产品特点

   以浮子为测量元件，磁钢驱动翻柱显示，无需能源。 配上下限开关输出，可实现远距报警，限位控制。 配变送器可实现液位远距指示，检测与控制。

二、主要技术指标

1、量程范围：250mm以上；
2、介质密度：≥0.4g/cm3；
3、介质粘度： ≤0.02Pa.S；
4、工作温度：不锈钢-40～350℃，PP-40~80℃，PTFE-40~150℃；
5、压力等级：≤32MPa；
6、测量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安装方式：侧装式、顶装式；
8、防护等级：IP65；
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、传输方式：4～20mA 或 开关量 ；
11、接液材质：不锈钢、PP、PTFE；
12、连接法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制；
13、可根据现场要求实现防爆型电伴热系统。
三、电伴热磁翻板液位计与保温型磁翻板液位计类型选择
1、蒸汽夹套和水循环夹套：是在液位计主体管外增加一层筒体，供蒸汽、循环水或导热油流通（保温型）；
2、真空夹套：是在液位计主体管外增加一层真空筒体，以使被测量介质与外界隔热（保温型）；
3、电夹套：是在液位计主体管外缠绕电伴热线圈，通电给介质加热（电伴热）；
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
适用于各类液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
 四、LN-UDZ型系列液位计选型表

表一

型号	基型	保温型	插入型	耐腐型	防霜型	保温耐腐型	插入耐腐型
代号	0	W	D	J	S	Z	Y

表二

报警控制	无报警	带上限（a）	带下限（b）	带上下限
代号	0	1（防爆c）	2（防爆d）	3（防爆e）

表三

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑包裹
代号	P	L	T	S	F

  表四

材质	不锈钢	防锈铝	钛	PVC塑料	内衬四氟	内衬丙烯	内衬乙烯
代号	p	L	T	S	PF	PP	PE

表五

公称压力		MPa								Kgf/cm2
		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	不锈钢	A	B	C	D	E	F	G	H	I	J
	碳钢	a	b	c	d	e	f	g	h	i	j
法兰标准		HG20593-97 DN20(RF)				HG20595-97 (RF) DN20				Dgl5H12-0-2	Dgl5H12-0-3

表六

介质温度	-40~0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代号	A	B	C	D	E	F	G

表七

使用压力（实际）	MPa					Kgf/cm2
	0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	A	B	C	D	E	F	G	H	I	J
