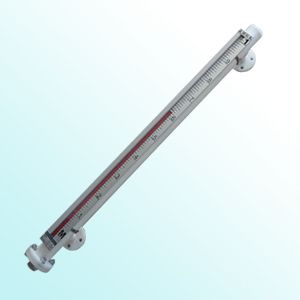

磁翻柱液位计

时间：2014-03-21 16:46 来源：未知作者：admin

磁翻柱液位计又称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计而生产的。是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性液位计标准HG/T21584-95三制生产的产品。可用于干塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好，它弥补了玻璃板（管）液位指示不清晰，易破碎的不足，不受高、低温度剧弯的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大，特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压高沾度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先时性、实用性。

磁翻柱液位计带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜色)，进而反映容器内液位的情况。配合传感器(磁簧开关)和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值(4～20mA)信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。

一、适用范围及特点

本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的。采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。同时，随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

1、适合容器内液体介质的液位、界位的测量。除现场指示外，还可配远传变送器、报警开关、控制开关，检测功能齐全；

2、指示新颖，读数直观、醒目、观察指示器的方向可根据用户需要改变角度；

3、测量范围大，不受贮槽高度限制；

4、指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全；

5、结构简单，安装方便，维护费用低；

6、耐腐蚀、无需电源、防爆。

二、主要技术参数

正常工作条件：

1、量程范围：250mm以上；

2、介质密度：≥0.4g/cm3；

3、介质粘度： ≤0.02Pa.S；

4、工作温度：-40～350℃；
5、压力等级：≤32MPa；
6、测量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安装方式：侧装式、顶装式；
8、防护等级：IP65；
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、传输方式：4～20mA 或开关量；
11、接液材质：不锈钢、PP、PTFE；

12、连接法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。

报警开关：

1、触点容量：AC220V 0.5A；

2、输出形式：常开或常闭信号；

3、电气寿命：＞10万次；

4、最大负载电流：1A；

5、最大接触电阻：150mΩ。

6、电远传模块输出信号：4～20mA/ HART；

7、负载电阻：500Ω(在24VDC供电时)；

8、供电电源：DC24V、50mA；

9、环境温度：-40～60℃

10、出线口：M20×1.5(内)；

11、防爆形式：隔爆型 Ex dⅡCT65。

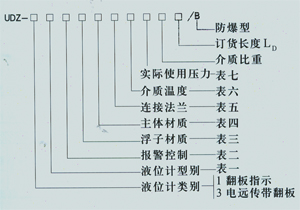

三、LN-UDZ型系列液位计选型表

表一

型号	基型	保温型	插入型	耐腐型	防霜型	保温耐腐型	插入耐腐型
代号	0	W	D	J	S	Z	Y

表二

报警控制	无报警	带上限（a）	带下限（b）	带上下限
代号	0	1（防爆c）	2（防爆d）	3（防爆e）

表三

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑包裹
代号	P	L	T	S	F

表四

材质	不锈钢	防锈铝	钛	PVC塑料	内衬四氟	内衬丙烯	内衬乙烯
代号	p	L	T	S	PF	PP	PE

表五

公称压力		MPa								Kgf/cm2
公称压力		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	不锈钢	A	B	C	D	E	F	G	H	I	J
代号	碳钢	a	b	c	d	e	f	g	h	i	j
法兰标准		HG20593-97 DN20(RF)				HG20595-97 (RF) DN20				Dgl5H12-0-2	Dgl5H12-0-3

表六

介质温度	-40~0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代号	A	B	C	D	E	F	G

表七

使用压力（实际）

MPa

Kgf/cm2

0.6

1.0

1.6

2.5

4.0

6.3

220

320

代号
