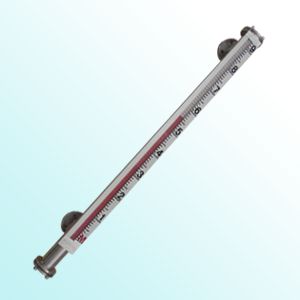

磁翻板液位计

时间：2014-03-21 17:08 来源：未知作者：admin

一、产品概述

LN-UDZ系列磁翻板液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。

二、工作原理

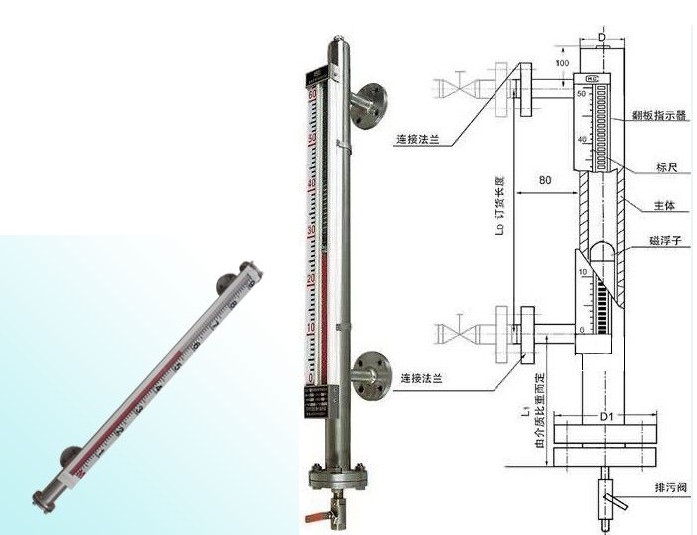

以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰

三、主要技术指标:
1、量程范围（mm）：250以上
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或开关量
11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。

注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。

四、LN-UDZ型系列液位计选型表

表一

型号	基型	保温型	插入型	耐腐型	防霜型	保温耐腐型	插入耐腐型
代号	0	W	D	J	S	Z	Y

表二

报警控制	无报警	带上限（a）	带下限（b）	带上下限
代号	0	1（防爆c）	2（防爆d）	3（防爆e）

表三

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑包裹
代号	P	L	T	S	F

表四

材质	不锈钢	防锈铝	钛	PVC塑料	内衬四氟	内衬丙烯	内衬乙烯
代号	p	L	T	S	PF	PP	PE

表五

公称压力		MPa								Kgf/cm2
公称压力		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	不锈钢	A	B	C	D	E	F	G	H	I	J
代号	碳钢	a	b	c	d	e	f	g	h	i	j
法兰标准		HG20593-97 DN20(RF)				HG20595-97 (RF) DN20				Dgl5 H12-0-2	Dgl5 H12-0-3
