UHZ-10磁性液位计

工作原理
以侧装式磁性翻板液位计为例，由液体计腔体、柱状浮子、磁性翻板以及用户选用的变送 器、报警开关组成。 变送器主要由电阻、干簧管、变送模块组 成。当液位带动浮子上下变化，浮子磁铁产生的 磁场就会引起均匀排列中相应位置干簧管的吸 合，从而决定串联电阻的回路阻值的大小，并通 过变送模块的转换，输出4~20mA电流信号。

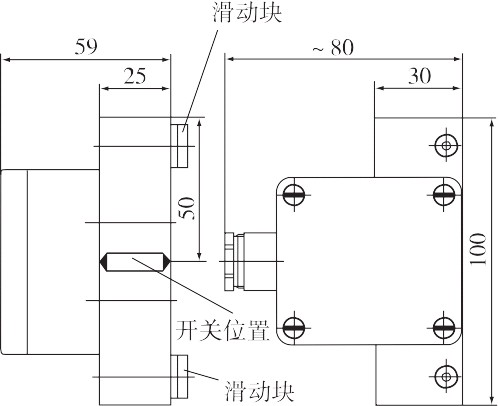

报警开关主要由干簧管、磁铁组成。当液位 带动浮子上下变化，浮子磁铁产生的磁场就会引 起相应位置干簧管的吸合或释放，从而输出继电 器信号。报警开关的磁铁使输出的继电器信号具 有保持功能。

仪表特点
1.   结构简单，可直观显示液位高低。
2.   可靠耐用，无需专门维护。
3.    显示单元和报警开关的工作无需电源。
4.  不受被测液体温度高、易流动、易燃烧、有毒 性等因素的影响。
5.   可用于高温、高压的环境。
6.    耐腐蚀性强，适用于大多数腐蚀性液体。
7.   适用于大多数低密度液体。

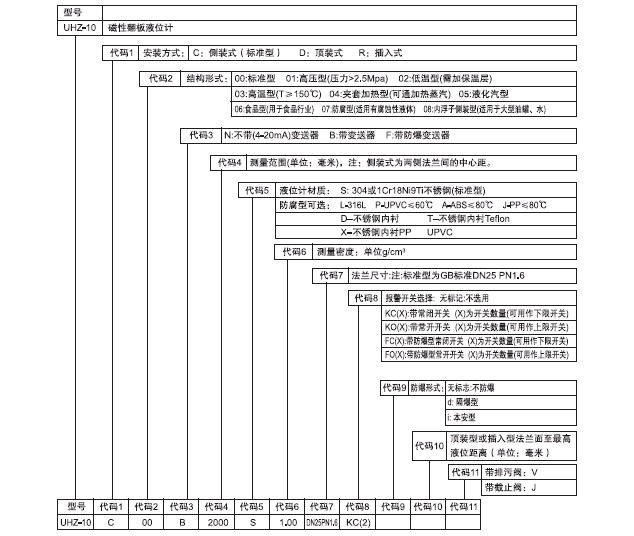

UHZ-10系列磁性液位计选型表

型号说明：
上述型号为侧装式磁性翻板液位计（带变送器），安装法兰为GB标准DN25PN1.6，腔体材质为不锈 钢，两法兰之间中心距为2米，另外带2个常闭开关。

注意事项：
1.         常闭开关定义为：当液位在开关位置以下时，开关触点为闭合，当液位超过时，开关触点打开。
2.     隔爆型开关和变送器必须选用防爆开关和变送器。
3.  法兰如不是GB标准，在订货时必须标明。
4.可提供活套法兰，在订货时必须标明。

UHZ-10系列磁性液位计使用说明

一、安装说明：
1.     开箱检查产品的型号是否与选购的型号一致，法兰尺寸及中心距是否与现场尺寸一致。 2.  浮子一般放置在液位计腔体一侧。
3.  安装前必须清洁管道，确保管道内无杂物堵 塞。
4. 安装前先用浮子沿翻板自上而下引导一次，确 保此时磁性翻板上的翻珠全部翻为白色。
5.    液位计必须垂直安装，倾斜度应小于5°。
6. 检查安装完毕后，打开液位计底部法兰，将浮 子放入液位计腔体中。注意浮子上标有向上箭 头（或以有磁钢的一端为上部）。
7. 液位计在投运之前，先缓慢打开进液阀，使液 体缓慢进入液位计腔体内，以免浮子在液位计 腔体内随液位急速上冲，造成翻珠随意翻转、 显示混乱。
二、安装示意图

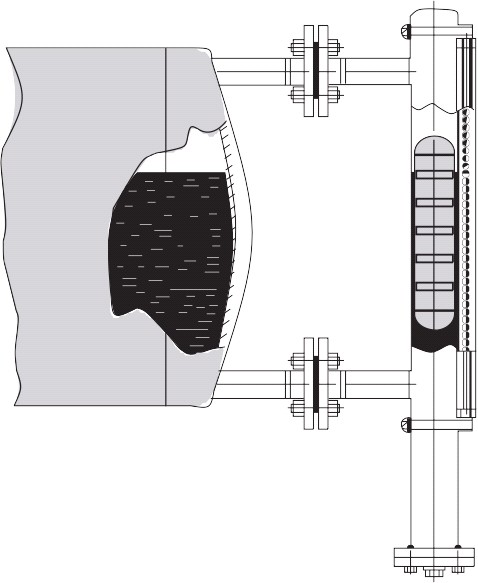

1. 侧装式示意图
        变送器接线图
2. 顶装式示意图

三、校准说明：
1. 磁性翻板显示校准
UHZ-10系列所有液位计在出厂之前均进行 了严格的校准，出厂标准以下法兰中心线为零 位，以上法兰中心线为满度，两法兰中心距为测 量范围。进液后，用户如发现标尺的数值与实际 液位值有位差，可松开磁性翻板上下两端的喉 箍，移动翻板（标尺）的位置进行调整。
如磁性翻板上的翻珠排列杂乱无序，可在安 装前用浮子沿翻板自上而下引导一次，使翻珠排 列整齐，全部翻为白色。然后进液或移动浮子观 察翻珠的变化。

2. 变送器输出校准

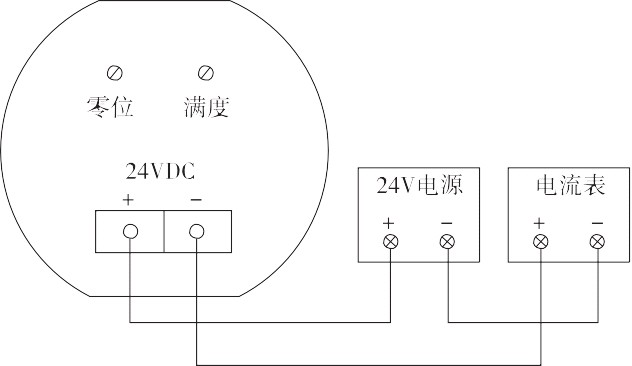

(1)    按变送器接线图接线，注意24V电源的正负。
(2) 缓慢进水，使翻珠正好翻到标尺的零位（或 用户事先设定的低位），调节零位电位器， 使电流输出值为4mA。
(3) 缓慢进水，使翻珠正好翻到标尺的满度（或 用户事先设定的满度），调节满度电位器， 使电流输出值为20mA。
(4)  重复(2)、(3)步骤，直至电流输出准确为止。 注：变送器在出厂之前，均已按标尺的零位和
满度严格校准过，用户如需另行校准，一 般2～3遍即可。

附：本公司产品质保期为交货之日或使用之日起 一年。在质保期内如有质量问题(人为损坏 除外)公司将免费提供售后服务。对质保期外 的产品，本公司也可提供维修服务。请拨打 021-39808151与公司质量部门联系。

代号	316L	PVC	ABS	Teflon
名称		聚氯乙烯	工程塑料	聚四氟乙烯
温度	<400℃	<70℃	<120℃	<250℃
适 用 范 围	适用于3% 以下的酸 性液体及 其它各种 溶剂，液 体。	工业废水， 污水，及 一般酸碱 液。	工业废水， 污水，及 一般酸碱 液。	除含氟 酸外各 种溶剂。
特         点	耐压，耐 高温，结 构坚固。	价格低， 应用广， 但不耐 高温。	价格低， 应用广， 但不耐 高温。	耐高温， 抗腐蚀性 极强，但 成本较高。
不 适 用 范 围	3%以上酸 液。	醋酸、液氨 丙酮、液氨 苯、环已烷 汽油、碘。	煤油、酮 类，100% 洗涤剂， 轻油、奈、 硝酸、硫、 松节油50% 以上硫酸。
