UFS-A磁翻板液位计

时间:2014-04-23 19:30  来源:雷宁仪表  作者:姜工
UFS-A磁翻板液位计
苏州雷宁自动化仪表有限公司生产的UFS-A磁翻板液位计用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
侧装式磁翻板液位计的详细资料:
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。
3、配变送器可实现液位远距报指示,检测与控制。

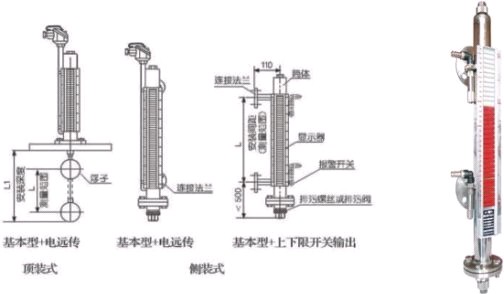

侧装式磁翻板液位计结构及工作原理
1基本型
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。

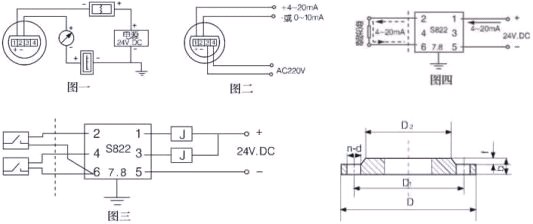

系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。

用户自备法兰
安装形式 主体材质 公称直径 公称压力 D D1 D2 n d f b
侧装 不锈钢 20 4.0 105 75 56 4 14 2 16
ABS 20 10 105 75 56 4 14 2 16
顶装 不锈钢 200 2.5 360 310 274 12 26 3 32
ABS 200 0.6 320 280 274 8 8 3 32

主要技术指标
安装形式内容 侧装式 顶装式
安装间距
(测量范围)
不锈钢 500~5000(mm) 500-2500(mm)
ABS、PP-R 500~4000(mm)
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 >0。6g/c >0.76g/c
法兰连接 不锈钢 法兰20-40(DN20 PN1.0-4.0)
(GB9119-88)


法兰200-25(DN200 PN1.6)
(GB9119-88)
ABS 法兰20-10(DN20 PN1.0)
(GB9119-88)


法兰200-6(DN200 PN0.6)
(GB9119-88)
主体材料 ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度 -40~100℃(ABS、PP-R:-40~80℃)
环境温度 -40~+70℃
示值误差 ±100mm
介质粘度 ≤1st(10-4/s)
上、下限
开关输出
1、控制灵敏度:10mm
2、输出接点容量:AC220V 2A
3、接点寿命:5×104次
4、防爆特征:iaIICT4本质安全型
电远传、
连续显示
1、精度:±1.5%
2、输出负载:750Ω
3、输出信号:0~10mA输出,220V AC电源
4~20mA输出,24V DC二线制
4、防爆特征:iaIICT4本质安全型

 型号说明
UFS-A磁翻板液位计
  1 侧装式
2 顶装式
安装方式
  1 1Cr18Ni9Ti
2 ABS
3 PP-R
主体材质
  1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa
公称压力
  1 基本型
2 带上下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,DC)
5 带本安防爆型(4~20mA,24V,DC)
6 带本安防爆型上下限开关输出
类型
  L 安装间距(测量范围)
  L1 安装深度(顶装式(0~4000mm任选)
  介质密度ρ(g/c)

  2 2 1 1 =2500mm L1=3000mm ρ=0.8g/c 举例
